數字胃腸x光機CCD攝像頭故障維修
加入時間:2014-08-18 11:36:09 當前新聞點擊率:2494
數字胃腸x光機是把傳統胃腸道檢查變得方便快捷,在整個檢查中,病人的信息可通過數字化存貯、回放、成像,極大提高病變檢出率和診斷的準確性,是目前醫院必備的醫療設備之一。

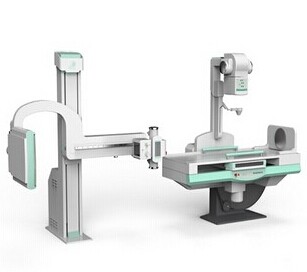

(普朗醫療——PLD7200數字胃腸x光機)
普朗醫療PLD7200數字胃腸x光機的主要結構有診斷床、高頻高壓發生器、控制臺、X射線管組件、平板探測器、影像增強器、CCD、限束器、U臂、數字影像處理系統等。在使用過程中,CCD攝像頭如果出現故障該如何維修呢? 故障現象:透視及點片圖像上只有豎直的細條紋或只有橫向的黑白粗條狀;或干脆沒有任何影像,包括顯示器上沒有圓形的亮區。 故障原因:在確認CCD電纜、電腦采集卡沒有故障, 同時影像增強器圖像顯示正常的前提下,可以確定是CCD攝像頭的故障。 故障檢修:一般拆開CCD 攝像頭,重新插緊能解除故障,但從此將很容易出現接觸不良的相同故障,時間長了CCD 芯片可能從其插座上掉下摔壞。徹底解決的辦法需采取如下措施: (1)打開CCD 攝像頭外殼,拆下固定架及鏡頭,將CCD 芯片取下,卸下固定鋁板,用銑床將其原兩條寬3mm 的長槽向兩外側再各銑出3mm,使之成為寬6mm 的兩條長槽。 (2)按原樣裝回固定鋁板,插上CCD 芯片,用5ml的一次性注射器將“導電銀漆”(德國產的效果較好)小心地注入CCD芯片32支引腳與插座孔的空隙處;千萬注意,既要使“導電銀漆”注入飽滿,又不能與相臨引腳粘連。用160℃的熱風機將“導電銀漆”吹干,待“導電銀漆”干涸后,再依次裝好,試機一切正常。 如果您想咨詢普朗醫療的產品信息,可以撥打電話400-6656-888. 上一篇:
