醫學影像學中DR系統、CR與CCD的功能區別與聯系
醫學影像學中DR系統、CR與CCD的功能區別與聯系
加入時間：2019-07-15 13:49:04 當前新聞點擊率：4525
數字X線攝影（即DR系統）是一項相對新近的技術，在醫學領域已經使用超過20年，且經過了充分檢測和驗證。DR除了優質的圖像質量外，還有很多的優點，以下醫療器械小編帶您了解DR系統有哪些功能優點吧！
1.不會丟失X線片。 2.X線片不會隨著時間退化損壞。 3.無論在診所或家中，只要有聯網的電腦就可以查看圖像。 4.可以很簡便地發送圖像給專家會診。 5.有很多種數字采集系統，包括平板X線攝影、計算機X線攝影（CR）和電荷耦合元件（CCD）系統。 6.隨時間推移在經濟上也很節省，包括： a）沒有放射學耗材花費（膠片、化學試劑）。 b)沒有維護洗片機、購買裝片袋和貯藏空間的費用。

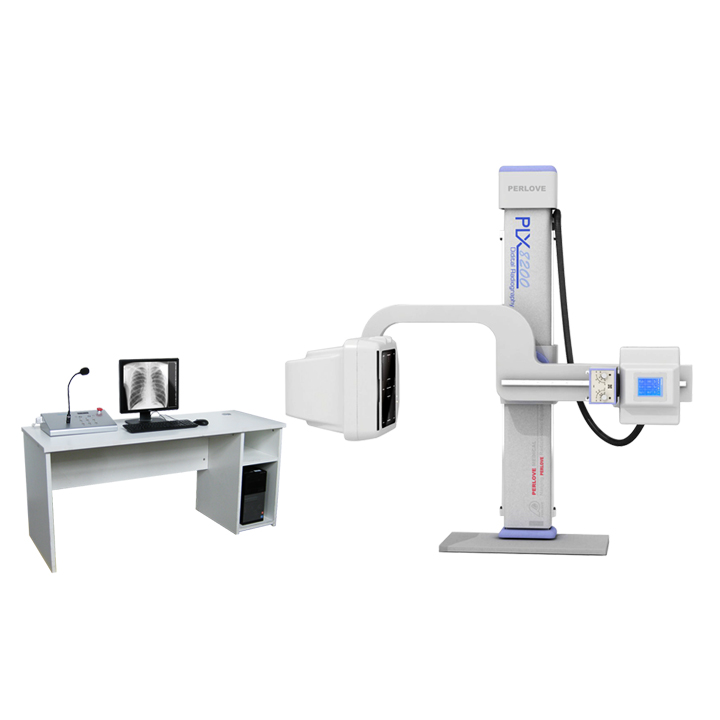

這種系統中有一塊直接安裝在X線攝影床下濾線器托盤中的DR板。這塊DR板同時與X線機和專用電腦（接受站）進行電子連接。就投照技術而言（千伏（峰值）和毫安設置），DR系統具有極高的容錯性。這繼而將經典的條件技術表簡化為固定的三或四種設置（小型、中型、大型和超大型），不論是拍攝骨骼、胸腔還是腹腔。 DR系統的另一個優點是極快的成像速度（圖像在電腦顯示器上出現只需要3-8秒），這使得用戶可以存儲圖像或不滿意時將其立即刪除（例如：扭轉或歪曲）。 CR系統使用的成像板與傳統X線片盒很像。主要的區別在于片盒內的增感屏和膠片被能存儲圖像的柔軟磷光板代替。這些存儲磷光板的工作方式與傳統片盒中的增感屏相似，對入射的X射線能量產生反應發出熒光（閃爍）。不過，和X線增感屏不同，存儲磷光板會保存一部分能量即為潛在圖像，并可用CR讀取器“讀取”出來。 總的來說，CR系統的圖像質量很高（與DR類似）；但是，CR對于投照技術的容錯性略差（和DR相比），因此需要更復雜的條件技術表。大多數CR系統的成像時間從55-90秒不等。不過，CR系統比DR系統要便宜。 CCD系統由安裝在X線攝影床下的磷光存儲板及與其連接的類似于梳毛相機和攝像機中的小型感光芯片（CCD芯片）組成。這些CCD芯片通常代銷2cm，上面可含有數以千計的獨立感光元件。由于芯片體積很小，大圖像（如14×17）必須縮小至于芯片一致的大小。這通常通過一系列鏡面和鏡頭來實現，很不幸的是，這樣會導致光子數據的嚴重丟失（90%）。這種數據的丟失通常會導致產生的圖像有“顆粒感”或在電腦顯示屏出現像素化現象，特別是把圖像進行電子放大時更為明顯。但另一方面，CCD系統成像迅速（類似于DR系統）且比DR系統要便宜。基于這種系統的組成特點，通常都是以包括X線機在內的一整套系統進行售賣。 下一篇:
|
