數字化超聲診斷儀因為其安全，無創，低成本等特點，已經成為臨床診斷中極為廣泛應用的影像醫療設備。數字化超聲技術是將超聲成像系統中的關鍵技術數字化，集成化，已經成為超聲成像技術發展的主要趨勢。接下來小編給大家介紹下數字化超聲診斷儀的工作原理及主機部分。

數字化超聲診斷儀主要有兩大部分，即設備主機及超聲探頭。超聲探頭是超聲成像設備的關鍵部件，它的任務是將電信號變換為超聲波信號或超聲波信號變換為電信號。超聲診斷儀器主機部分主要對從探頭接收回來的信號進行處理及顯示。

數字化超聲診斷儀工作原理：

振蕩器即同步觸發信號發生器，產生控制系統工作的同步觸發脈沖，它決定了發射脈沖的重復頻率。受觸發后的發射器產生高壓電脈沖以激勵超聲換能器向探測目標發射超聲脈沖，由目標形成的回聲脈沖信號經換能器接收后轉換成電信號，接著進入回波信息處理系統。該系統由射頻信號接收放大器、檢波器和視頻放大器等組成，再由顯示器進行顯示。掃描發生器在振蕩器產生同步脈沖控制下，輸出掃描信號給顯示器，使顯示器顯示超聲回聲圖穩定

數字化超聲診斷儀主機部分：

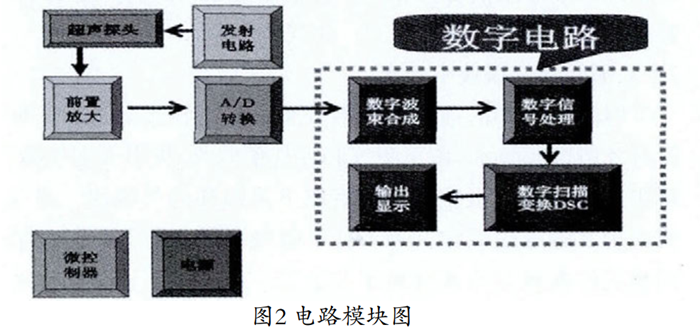

隨著電子技術的發展，超聲診斷儀的內部電路由原來的模擬電路逐漸轉換為數字合成電路，形成了現今的全數字化超聲診斷儀，具體的電路模塊，見下圖2，主要是前置放大電路、A/D轉換電路、數字電路及電源部分。超聲探頭將接收到的信號傳輸到前置放大電路放大后，將模擬信號通過A/D轉換電路轉換成數字信號，然后經過數字電路的合成處理，在經過數字掃描變換DSC，將處理后的圖像視頻顯示在顯示屏上。電源部分則為上述各部分提供電源。

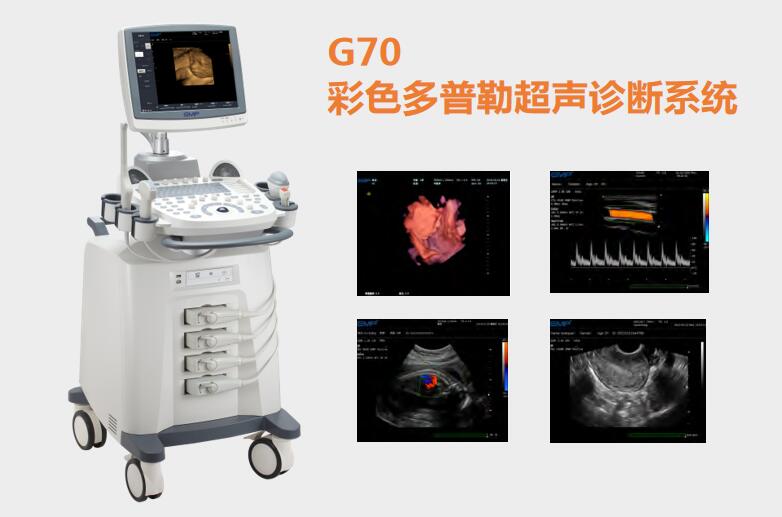

舒普思達的G70是一款全身應用型數字化超聲診斷儀，內置多種圖像處理技術，有著很高的通道數和處理能力，動態范圍廣，是高性價比機型的理想選擇。如果你想采購這款產品，歡迎聯系我們，咨詢電話400-6656-888。
