臨床生化分析儀的機械構造是怎樣的?
加入時間:2012-08-24 15:41:40 當前新聞點擊率:4574

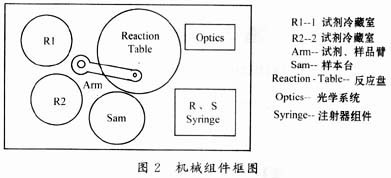

臨床生化分析儀的機械構造是怎樣的呢?臨床生化分析儀的機械組件框圖如下所示:
臨床生化分析儀的試劑和樣品用量均是微量級的,這就要求各個加樣系統機械運動位置精確,這種醫療器械采用步進電機驅動下的齒輪傳動,齒輪傳動比一般為9:1,比色盤齒輪傳動比設計為15:1,步進電機采用四相八拍方式驅動,每步轉動角度為0.45度,注射器使用了進口100ul和500ul各一支,精度為:500ul注射器0.5ul/pulse,100ul注射器0.1ul/pulse。比色皿恒溫是用高精度控制下的電阻絲加溫系統,溫度控制范圍為37±0.2℃,試劑冷藏。
臨床生化分析儀采用半導體制冷元件,一般控制在室溫下10~15度。結構框圖如圖2所示。機械部件經過長時間的運行,運轉穩定可靠。
![]() |
