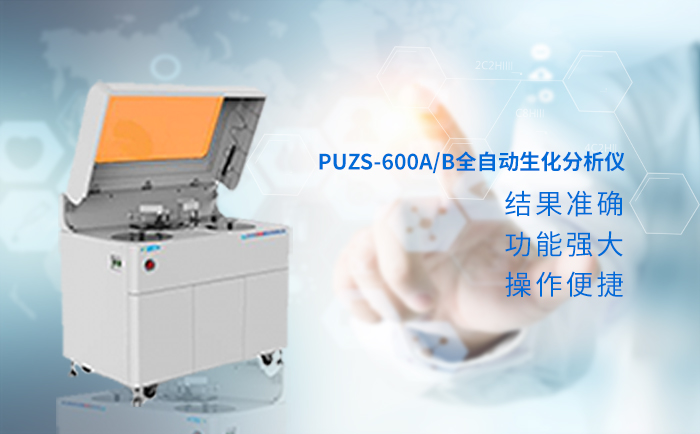

全自動生化儀是國內發展較早，國產替代程度極高的賽道，目前國內已經具備了低速（400及以下）、中速（800速）、高速（2000速）全系列產品研發和批量生產制造的能力。那么不同測速的全自動生化儀主要結構是什么？無論是低速、中速還是高速的全自動生化儀都是由以下8大部分組成。

1、試劑系統

全自動生化儀的試劑系統包括試劑盤、掃描儀、試劑加注系統。試劑盤用于儲存試劑，并通過條碼掃描儀自動識別試劑信息，從而實現試劑位置和試劑信息的一一對應。試劑加注系統通過加注器件（注射泵、加樣針、運動機構等）將試劑準確加注到反應系統中，與樣本混合進行反應，每次加注完成后，加樣針均會在清洗池完成清洗后再進行下一次的加注。

2、樣本系統

與試劑系統類似，全自動生化儀的樣本系統用于存儲樣本，并實現樣本的加注和針的清洗。根據應用場景不同，樣本系統包括盤式和軌道式兩種。

3、反應系統

全自動生化儀的反應系統為樣本和試劑反應提供場所和環境，反應系統按一定的時序運行，通過光學系統完成采光，再經過一定的算法，從而實現對樣本中特定物質濃度的計算。反應系統包括反應盤，清洗機構，攪拌機構等。

4、清洗液路系統

反應完成的反應杯需要重復利用，需要通過清洗和廢液液路系統，對反應杯進行清洗。清洗液路系統包括注液系統和廢液抽吸系統，一邊將反應完成的廢液抽出反應杯并排入廢液收集容器中，一方面將清洗劑和清洗水抽入反應杯，對反應杯進行多次清洗。

5、光學系統

光學系統是全自動生化儀的核心，所有的檢測結果都是通過光學系統完成，從而計算出來的。光學系統包括光源、光路部分、分光部分和光電采集部分。光源常用的是鹵鎢燈，隨著技術的不斷進步，有的全自動生化儀開始采用LED冷光源作為光源，LED光源相對鹵鎢燈，其使用壽命更長，但對散熱控制，燈珠質量要求高，尤其是紫外燈珠。光路部分是通過透鏡等方式，對光路進行聚焦，攔截，平行等操作，從而得到想要的光線。分光部分是光路的核心，通過分光器件對白光光路進行分光，從而得到想要的單色光，分光器件包括分光片和光柵。光電轉換是通過光電轉換器件和電路設計，實現對所需光能轉換為電能的操作。

6、溫控系統

全自動生化儀的溫度系統為反應盤提供孵育的恒溫環境，為試劑盤提供試劑存儲的冷藏環境，為清洗水提供加熱，已達到更好的清洗效果。

7、硬件系統

硬件系統是全全自動生化儀的大腦，其它結構組件是如手、腳一樣的執行機構，通過硬件系統及相應的嵌入式軟件驅動各結構組件實現預定的動作，從而實現全自動生化儀的檢測功能。

8、軟件系統

軟件系統是人機交互的窗口，通過軟件系統可以讓操作者向機器發出指令，同時，全自動生化儀的檢測結果，報警信息，狀態信息也可以通過軟件界面向操作者展示。

以上就是全自動生化儀的主要結構介紹，簡單來說光學系統是核心，其它系統都是為了實現自動化和高速而存在的。在中低速產品方面，普朗醫療、邁瑞、迪瑞等一眾廠家經過多年的研發迭代，在此系列產品上無論是產品可靠性、檢測性能、還是產品性價比方面，都具備和國外品牌抗衡的能力。可以說在這個系列的生化分析儀市場，已經是國產醫療器械廠家的天下。
